Дерево камерной сушки
Брус основания 150 × 150 мм. Для каркаса, лаг и стропил используем доску камерной сушки.
Как устроен наш дом
Технология «тёплого контура»
Показываем конструкцию дома по слоям: основание, каркас, утепление, защитные мембраны и отделку. Ниже - материалы двух комплектаций и работы, которые организует заказчик.
Дом в разрезе
От основания до окон - основные узлы каркасного дома. Фундамент готовит заказчик; материалы и работы по дому определяет выбранная комплектация. Окончательный состав закрепляем в смете.

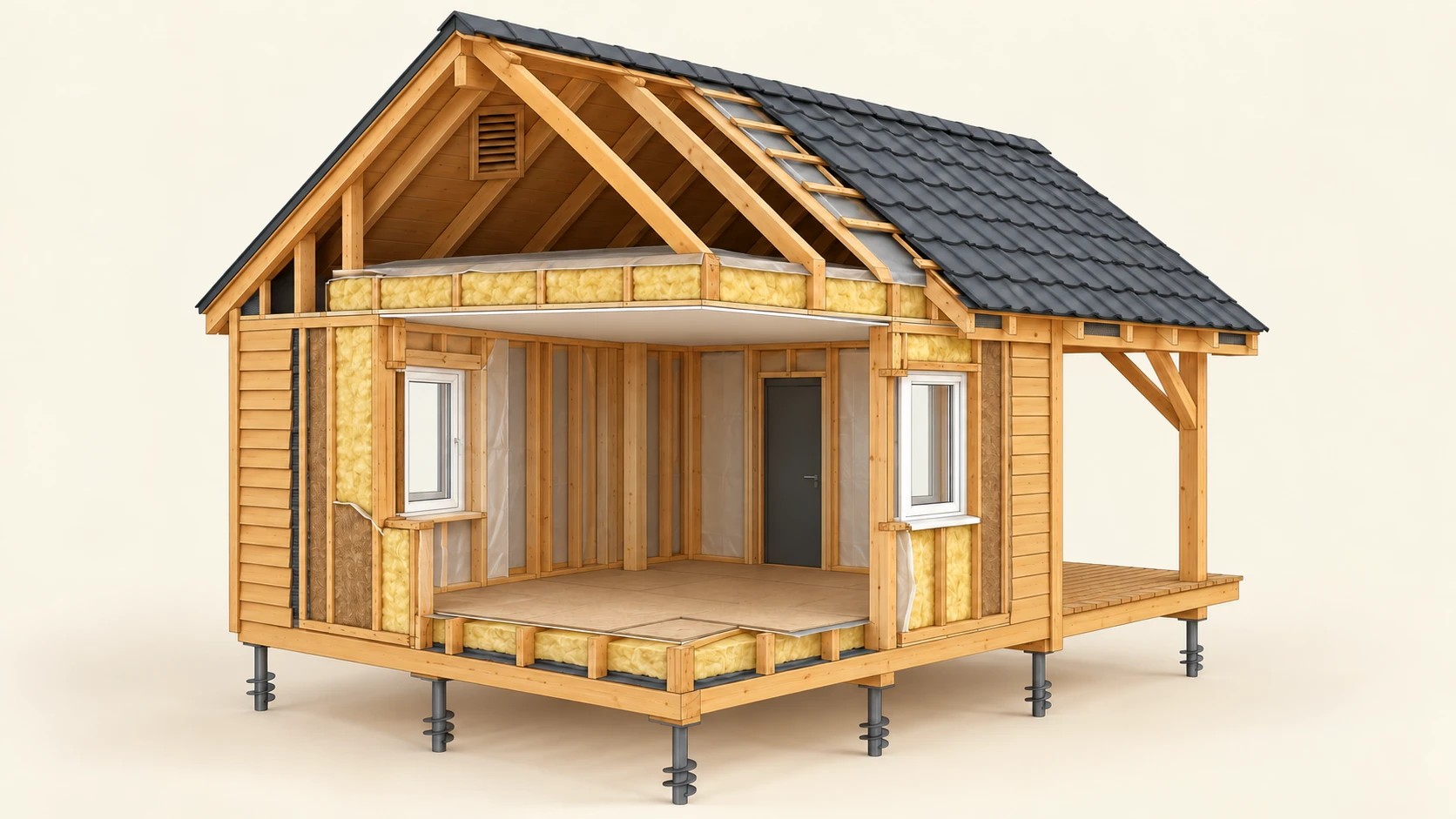

Схема одноэтажного дома с холодным чердаком. Утепление 200 мм расположено в полу и горизонтальном потолочном перекрытии; скаты кровли не утеплены. В стенах - 150 мм минеральной ваты и Белтермо ТОП 20 мм. Фундамент показан условно, его подбирают под участок и проект.
01Готовит заказчик

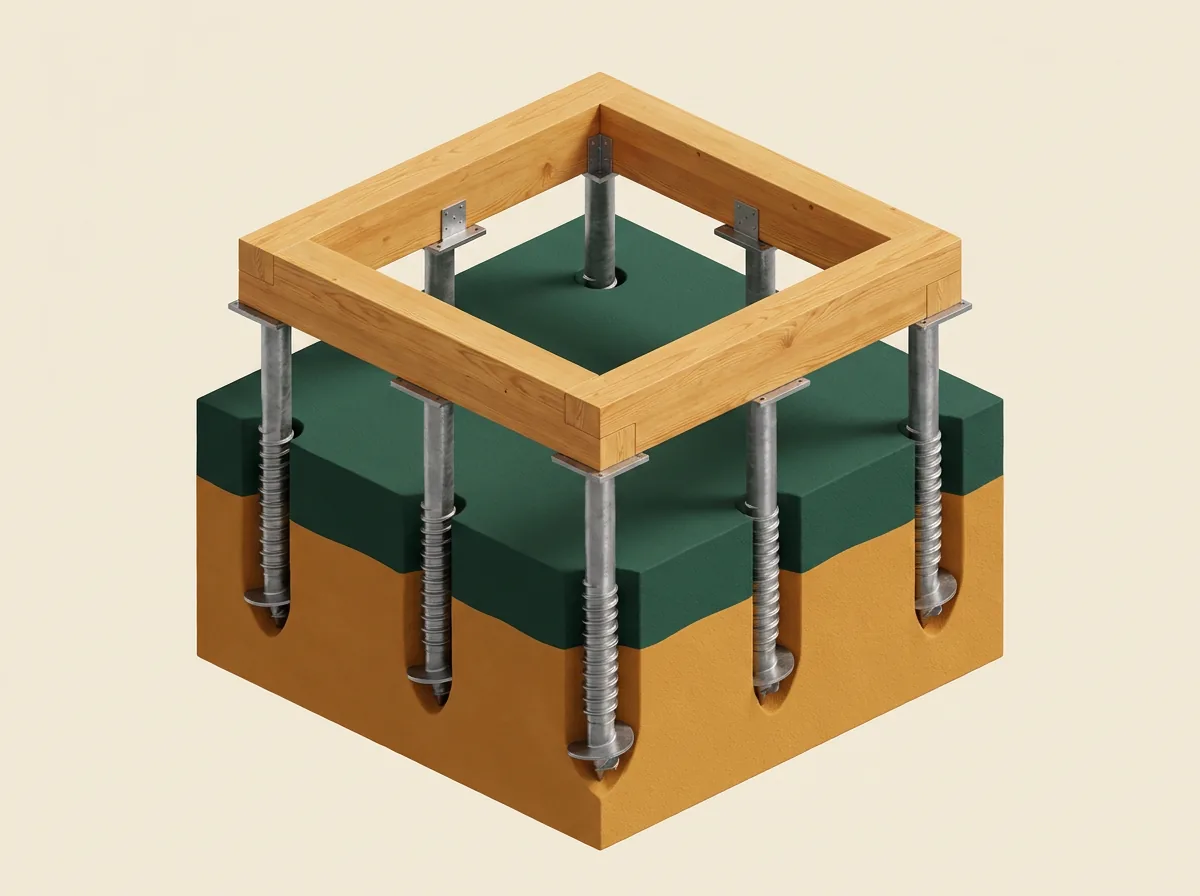

Фундамент
- Готовите вы - даём требования под наш дом
- Тип, геометрия и несущая способность - по проекту
- Проверяем основание перед монтажом
02

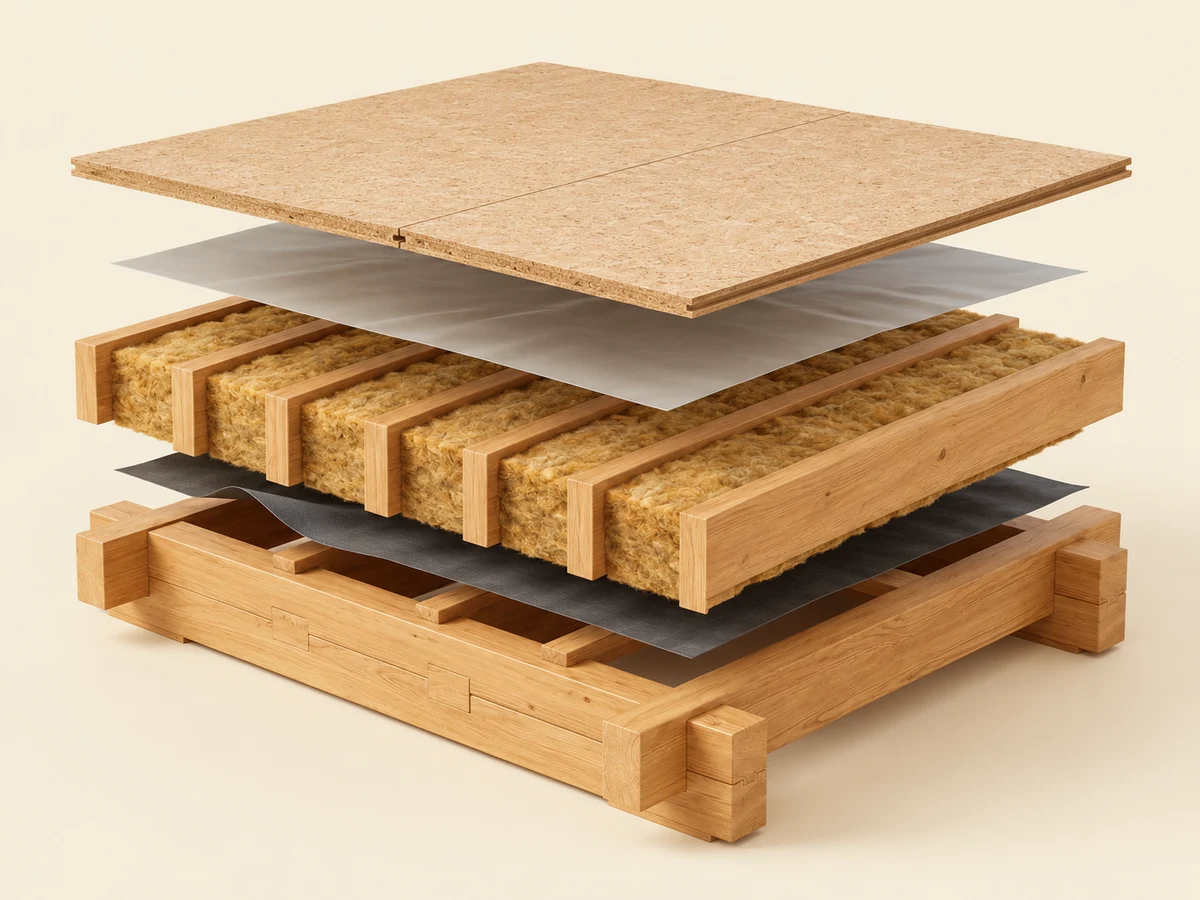

Перекрытие пола
- Основание - брус камерной сушки 150 × 150 мм
- Второй ряд основания и лаги - доска 40 × 200 мм
- Knauf Insulation TS034 / Rockwool Скандик, 200 мм
- Ветрозащита Ondutiss Pro-A; настил Quick Deck Professional 16 мм
03

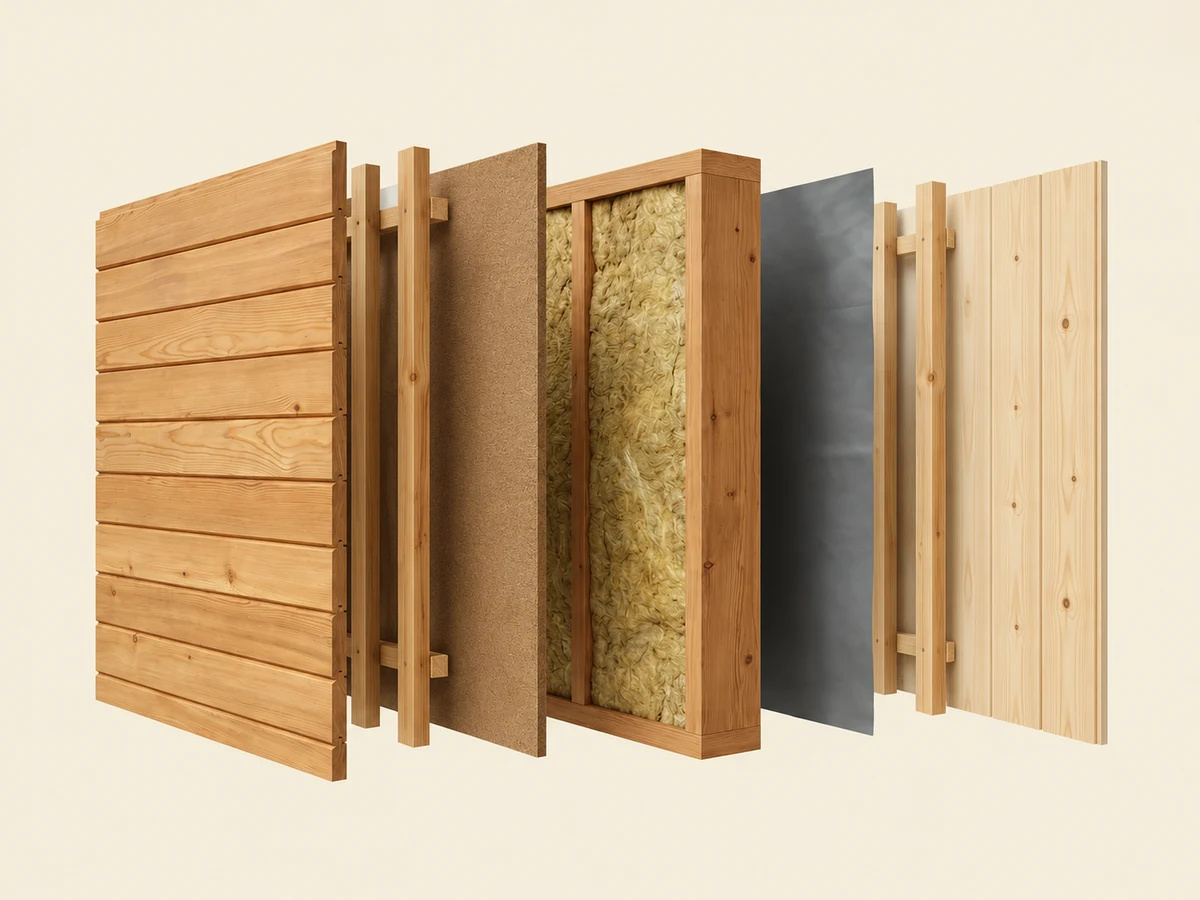

Стены и утепление
- Каркас внешних стен - доска камерной сушки 40 × 150 мм
- Knauf Insulation TS034 / Rockwool Скандик, 150 мм
- Снаружи - Белтермо ТОП 20 мм, шип-паз, и фасад из имитации бруса
- Пароизоляция Изоспан В или аналоги; вагонка внутри - в «Постоянном проживании»
04
Кровля и холодный чердак
- Стропила 40 × 150 мм; обрешётка 20 × 100 мм
- Контробрешётка 30 × 40 мм; гидроизоляция Изоспан АМ
- Кровельное покрытие - металлочерепица
- Потолочное перекрытие 40 × 200 мм, утепление потолка 200 мм
- Утеплитель расположен в горизонтальном перекрытии, а не между стропилами
05

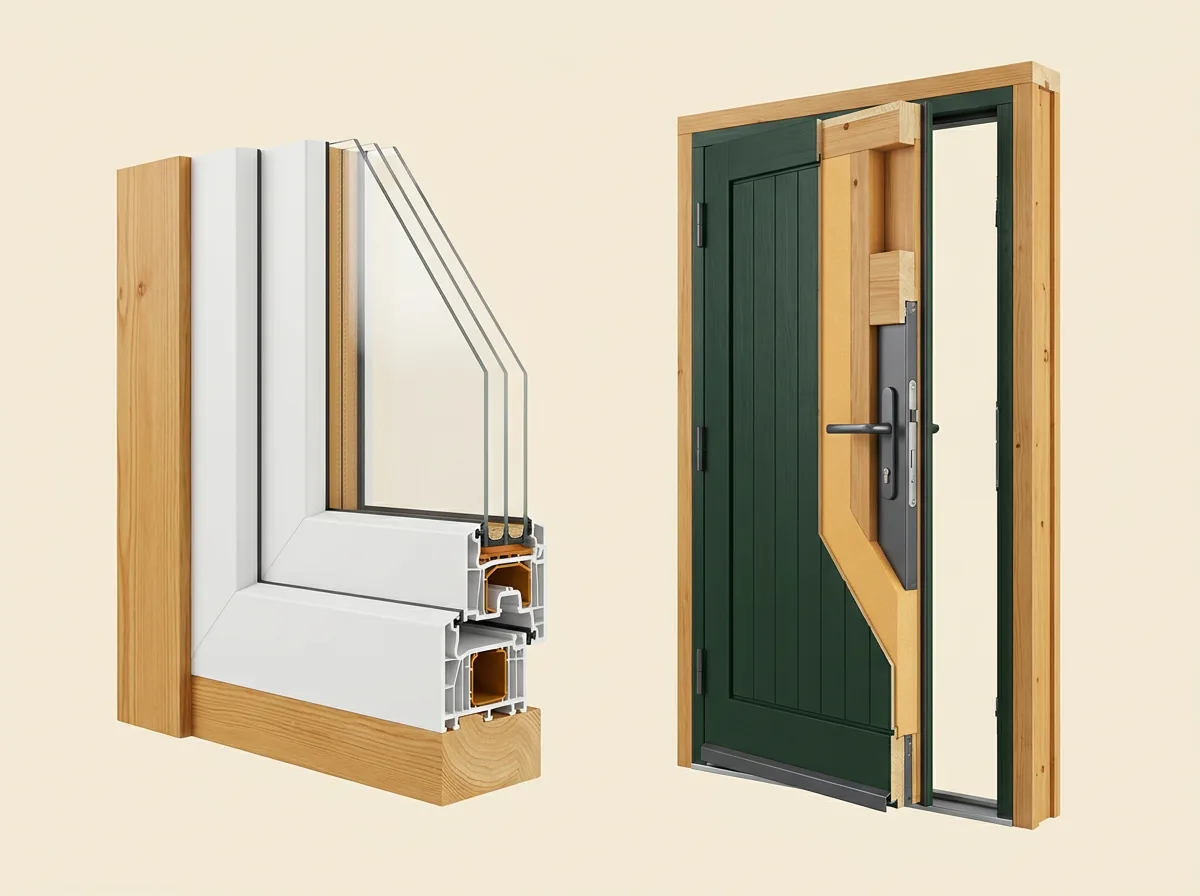

Окна и входные двери
- Белые окна ПВХ с двухкамерным стеклопакетом
- Металлическая входная дверь с терморазрывом
- Ламинация окон и межкомнатные двери не входят
Материалы и узлы дома
Основные материалы и узлы, общие для двух комплектаций дома.
Каркас
Внешние стены - доска 40 × 150 мм, перегородки - 40 × 100 мм, потолочное перекрытие - 40 × 200 мм.
Теплоизоляция
Knauf Insulation TS034 / Rockwool Скандик: стены 150 мм плюс Белтермо ТОП 20 мм; пол и потолок 200 мм.
Паро- и ветрозащита
Пароизоляция Изоспан В или аналоги. Ветрозащита пола Ondutiss Pro-A, стен - Белтермо ТОП 20 мм.
Обрешётка
Кровельная обрешётка - доска 20 × 100 мм, контробрешётка - брусок 30 × 40 мм камерной сушки.
Лаги и настил пола
Лаги 40 × 200 мм. Настил - влагостойкие плиты Quick Deck Professional 16 мм, шип-паз.
Кровля
Металлочерепица и трёхслойная мембрана Изоспан АМ. Водостоки и снегозадержатели в комплектации не входят.
Окна и двери
Белые окна ПВХ с двухкамерным стеклопакетом и металлическая входная дверь с терморазрывом. Межкомнатные двери не устанавливаются.
Две комплектации и ваша часть работ
В обе комплектации входят фасад из имитации бруса, утепление, кровля, окна и входная дверь. «Постоянное проживание» дополняет контур утеплением перегородок и внутренней обшивкой вагонкой.
Тёплый контур
Утеплённый дом с фасадом, без внутренней отделки стен и потолка.
- Основание и каркас из древесины камерной сушки
- Стены: утеплитель 150 мм + Белтермо ТОП 20 мм; пол и потолок: 200 мм
- Металлочерепица, гидроизоляция Изоспан АМ и пароизоляция Изоспан В или аналоги
- Фасад: имитация бруса горизонтального монтажа
- Пол: Quick Deck Professional 16 мм, шип-паз
- Белые окна ПВХ с двухкамерным стеклопакетом и входная дверь с терморазрывом
- Доставка, сборка на участке, фото- и видеоотчёты
Постоянное проживание
Всё из базовой комплектации плюс утепление перегородок и вагонка.
- Утепление перегородок: Knauf Insulation TS034 / Rockwool Скандик, 100 мм
- Обшивка стен и перегородок вагонкой
- Обшивка потолка вагонкой
Фундамент и инженерные системы
Эти работы нужно учесть в общем бюджете и согласовать по срокам с монтажом дома.
- Фундамент - по нашим требованиям (тип, геометрия, несущая способность)
- Инженерные системы: электрика, вода, отопление и вентиляция
- Подключение к внешним сетям и подготовка участка
В обе комплектации не входят межкомнатные двери, сетка от грызунов, огнебиозащита основания, приточно-вытяжная вентиляция, проверка аэродверью, заводская окраска, водостоки, снегозадержатели, отделка цоколя и ламинация окон.
Полный состав комплектаций
Материалы, сечения, толщина утепления и включённые работы. Основание из бруса - часть дома; готовый фундамент предоставляет заказчик.
Общие условия - в одной ячейкеРазличия - рядом для сравнения
Основание
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Основание дома | В обеих комплектациях Брус камерной сушки 150 × 150 | |
| Второй ряд основания (Торцевые) | В обеих комплектациях Доска камерной сушки 40 × 200 мм | |
Силовой каркас
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Половые лаги | В обеих комплектациях Доска камерной сушки 40 × 200 мм | |
| Каркас внешних стен | В обеих комплектациях Доска камерной сушки 40 × 150 мм | |
| Перегородки | В обеих комплектациях Доска камерной сушки 40 × 100 мм | |
| Потолочное / чердачное перекрытие | В обеих комплектациях Доска камерной сушки 40 × 200 мм | |
| Стропильная система | В обеих комплектациях Доска камерной сушки 40 × 150 мм | |
Кровля
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Гидроизоляция | В обеих комплектациях Трехслойная мембрана Изоспан АМ | |
| Контр-обрешетка (вентиляционный зазор) | В обеих комплектациях Брусок камерной сушки 30 × 40 мм | |
| Обрешетка | В обеих комплектациях Доска камерной сушки 20 × 100 мм | |
| Кровля | В обеих комплектациях Металлочерепица | |
Утепление
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Пол | В обеих комплектациях Knauf Insulation TS034 / Rockwool Скандик, плиты: 200 мм | |
| Внешние стены | В обеих комплектациях Knauf Insulation TS034 / Rockwool Скандик, плиты: 150 мм + Белтермо ТОП 20 мм | |
| ПерегородкиЕсть различия | Тёплый контурНе утепляются | Постоянное проживаниеKnauf Insulation TS034 / Rockwool Скандик, плиты: 100 мм |
| Потолок | В обеих комплектациях Knauf Insulation TS034 / Rockwool Скандик, плиты: 200 мм | |
Наружная отделка
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Ветрозащита пола | В обеих комплектациях Трехслойная мембрана высокой прочности Ondutiss Pro-A | |
| Ветрозащита стен | В обеих комплектациях МДВП плита Белтермо ТОП 20 мм (шип-паз) | |
| Отделка фасада | В обеих комплектациях Имитация бруса горизонтальный монтаж | |
| Отделка свесов | В обеих комплектациях Вальцованная доска, камерной сушки, монтаж с зазором 3-5 мм | |
| Терраса | В обеих комплектациях На выбор: Террасная доска хвойных пород | |
Внутренняя отделка
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Пароизоляция | В обеих комплектациях Изоспан В или аналоги | |
| Стены / перегородкиЕсть различия | Тёплый контурбез отделки | Постоянное проживаниеВагонка |
| ПотолокЕсть различия | Тёплый контурбез отделки | Постоянное проживаниеВагонка |
| Полы | В обеих комплектациях Влагостойкие половые плиты Quick Deck Professional 16 мм (шип-паз) | |
Окна и Двери
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Входная дверь | В обеих комплектациях Металлическая с терморазрывом | |
| Межкомнатные двери | В обеих комплектациях Не устанавливаются | |
| Окна | В обеих комплектациях ПВХ (двухкамерный стеклопакет), белого цвета | |
Высоты
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Первый этаж | В обеих комплектациях 2500 мм | |
| Второй этаж | В обеих комплектациях - | |
Входит в комплектацию
| Что сравниваем | Тёплый контур | Постоянное проживание |
|---|---|---|
| Сборка (на месте строительства) | В обеих комплектациях Да | |
| Доставка | В обеих комплектациях Да | |
| Фото и видеоотчёты с места строительства | В обеих комплектациях Да | |
| Металлическая сетка от грызунов | В обеих комплектациях Нет | |
| Обработка огне-биозащитой основания дома | В обеих комплектациях Нет | |
| Приточная - вытяжная вентиляция | В обеих комплектациях Нет | |
| Проверка герметичности Аэродверью | В обеих комплектациях Нет | |
| Заводская окраска Наружной отделки | В обеих комплектациях Нет | |
| Заводская окраска Внутренней отделки | В обеих комплектациях Нет | |
| Водосточная система | В обеих комплектациях Нет | |
| Снегозадержатели | В обеих комплектациях Нет | |
| Отделка цоколя | В обеих комплектациях Нет | |
| Ламинация на ПВХ окна | В обеих комплектациях Нет | |
Состав, размеры и условия доставки закрепляем в смете и договоре. Отопление, вентиляция и другие инженерные системы - на стороне заказчика.
Посчитаем ваш тёплый контур
Выберите проект или расскажите о своей идее. Сравним комплектации и подготовим предварительную смету с материалами и работами.
